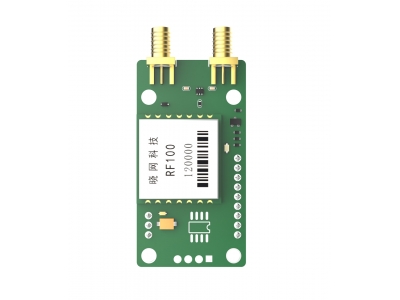

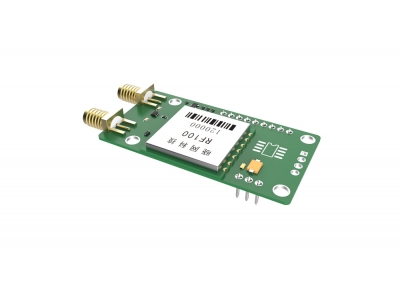

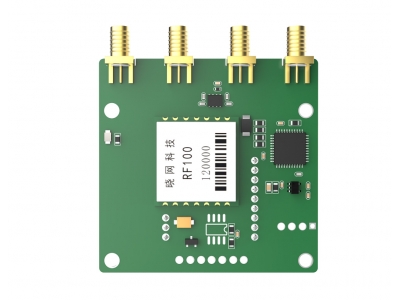

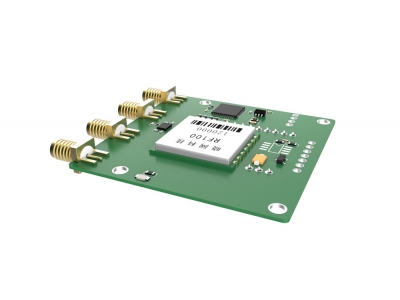

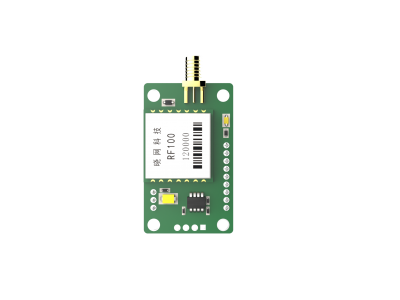

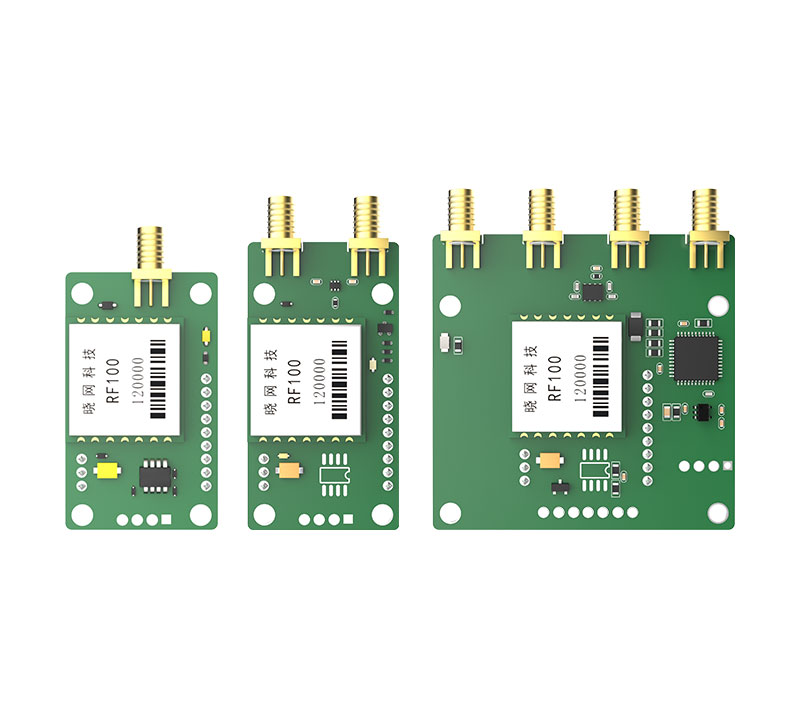

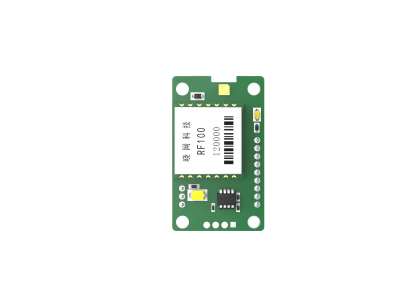

RF100Z-2A/RF100Z-4A是曉網科技推出的915MHz多通道超高頻RFID模塊，具有雙通道和四通道天線接口，產品采用直插THT封裝，支持TTL/RS485串口通訊，射頻讀卡支持ISO18000-6C協議，簡單指令即可實現超高頻標簽的讀取，產品具備26dbm的輸出，可實現最遠20米的讀取范圍，是超高頻手持機，桌面發卡器、桌面讀卡器產品開發的極佳選擇。

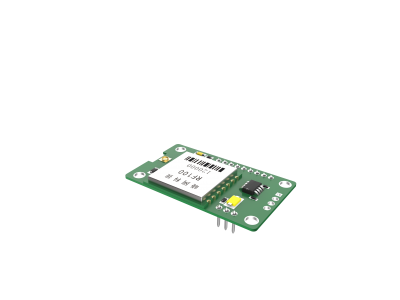

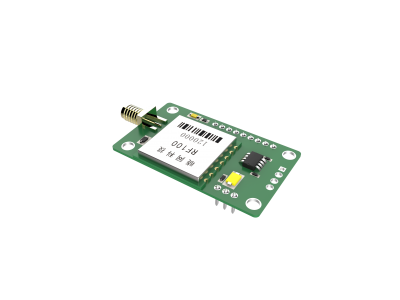

直插THT封裝，Plug-and-Play即插即用
不需要設計底板，杜邦線連接到已有的串口上，即可測試使用

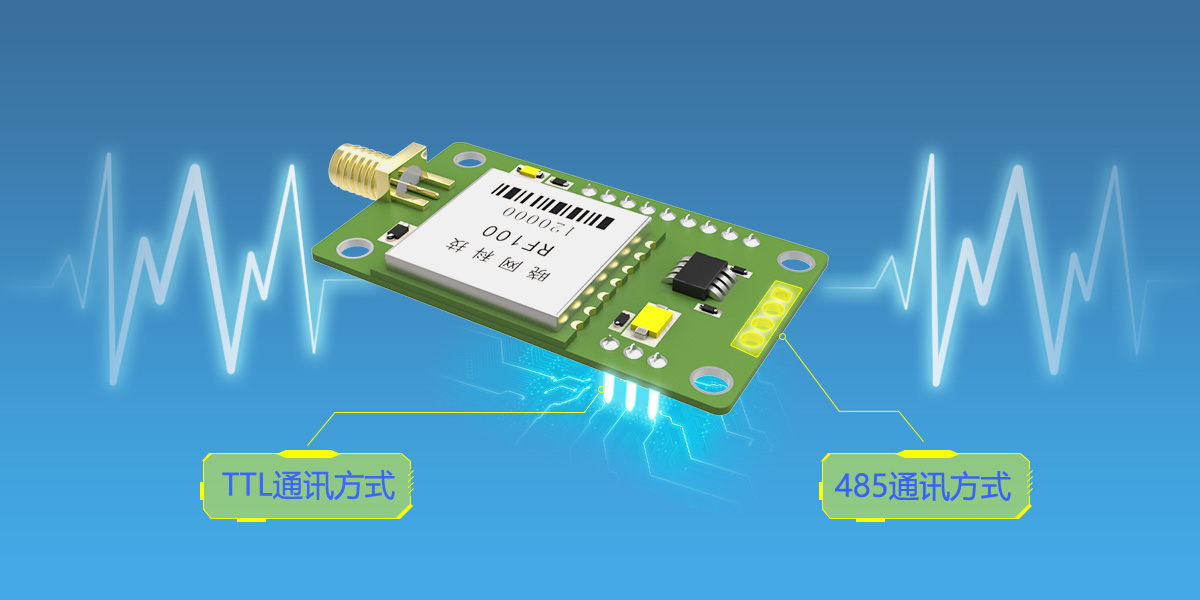

支持TTL/RS485通訊方式
易用設計

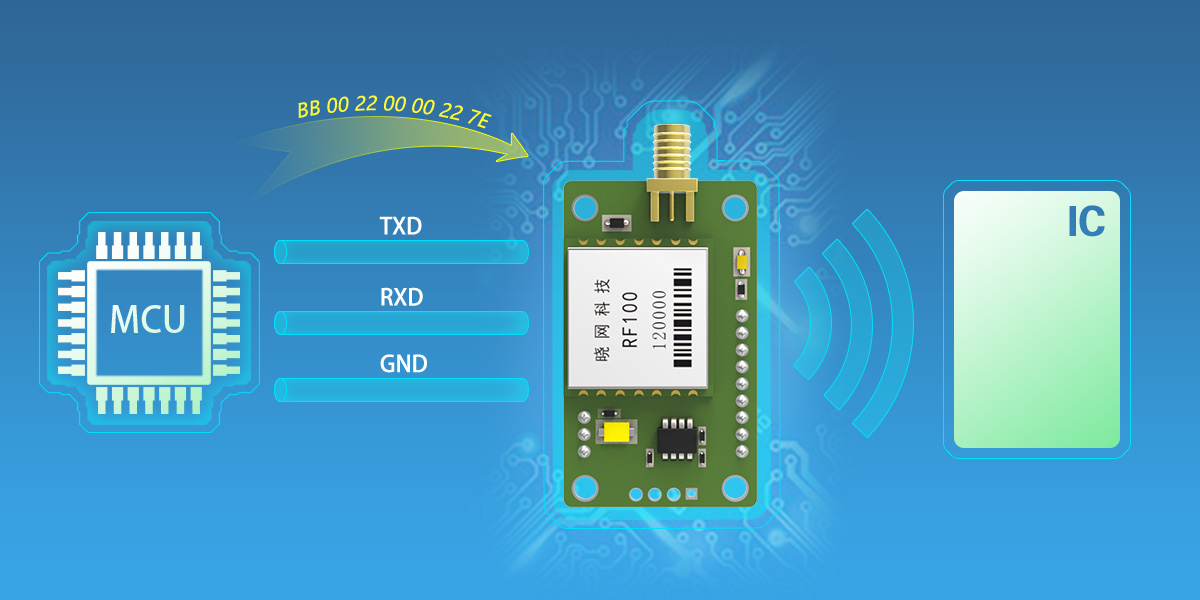

三線連接，一條命令即可讀取
兩種天線安裝方式

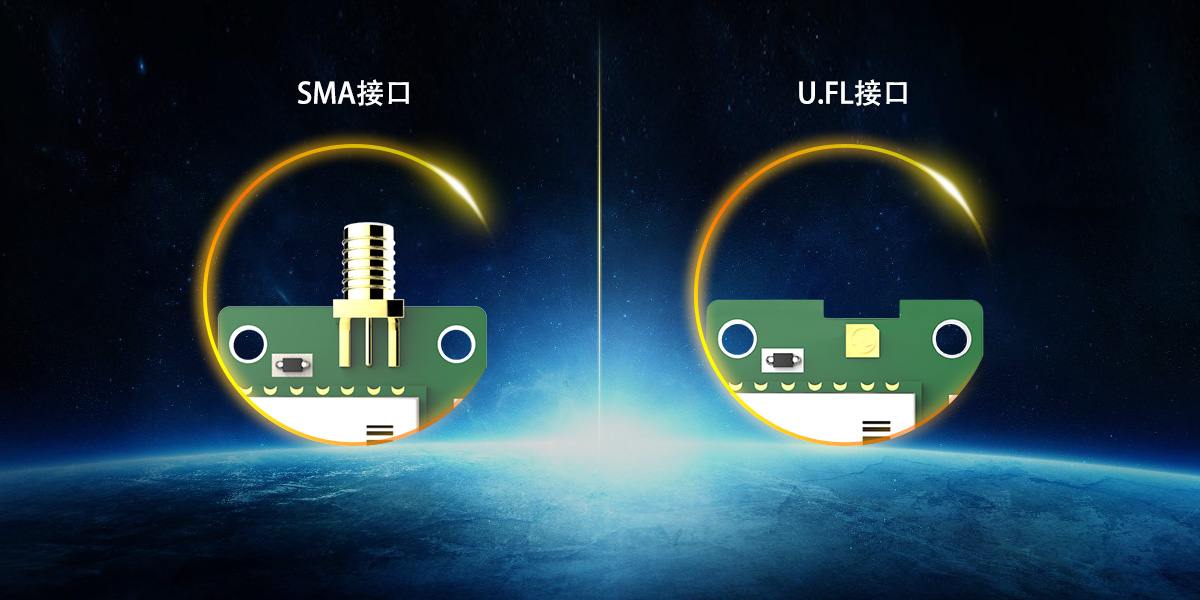

集成天線接口（SMA和U.FL）設計，無需懂射頻設計即可使用超高頻RFID

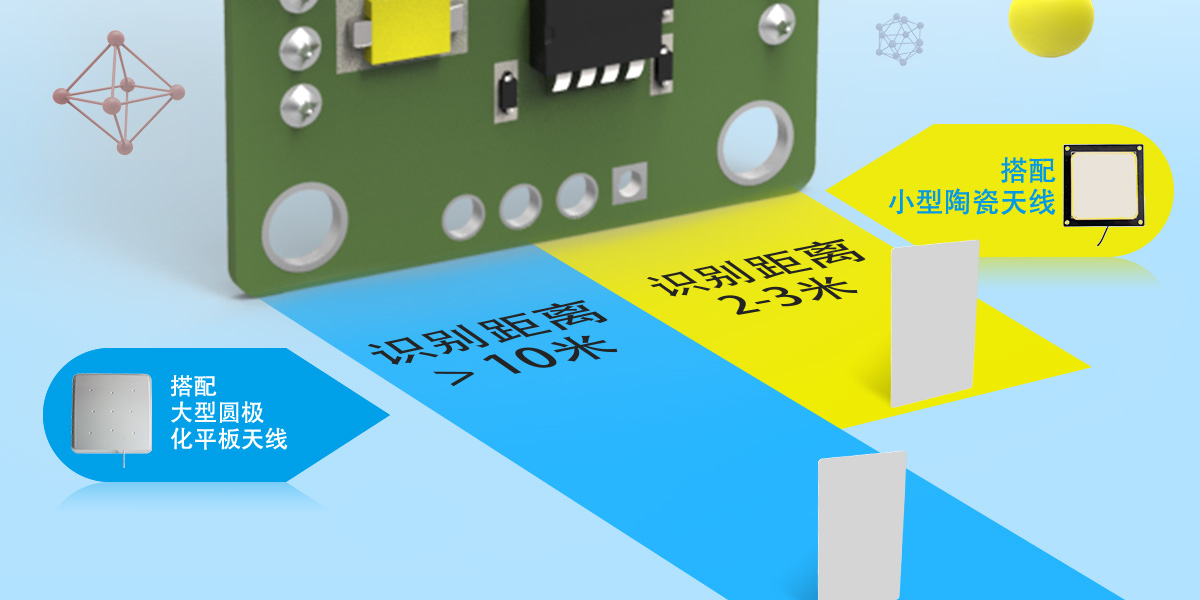

讀卡距離遠
小型陶瓷天線穩定識別距離2-3米
大型圓極化平板天線> 10米

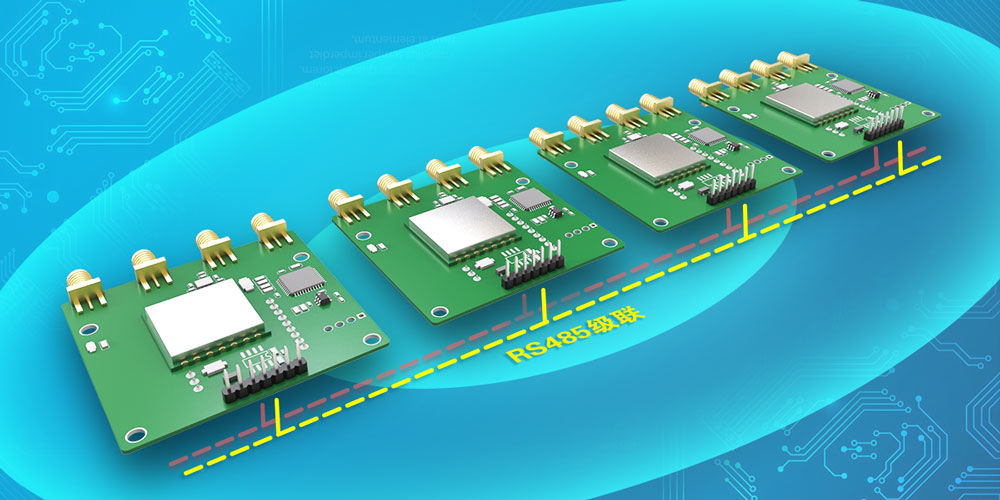

模塊支持串聯讀卡，更大感知范圍
支持485地址寫入，可以通過RS485線纜將模塊串聯起來，實現單總線大面積讀卡，更適合新零售等應用

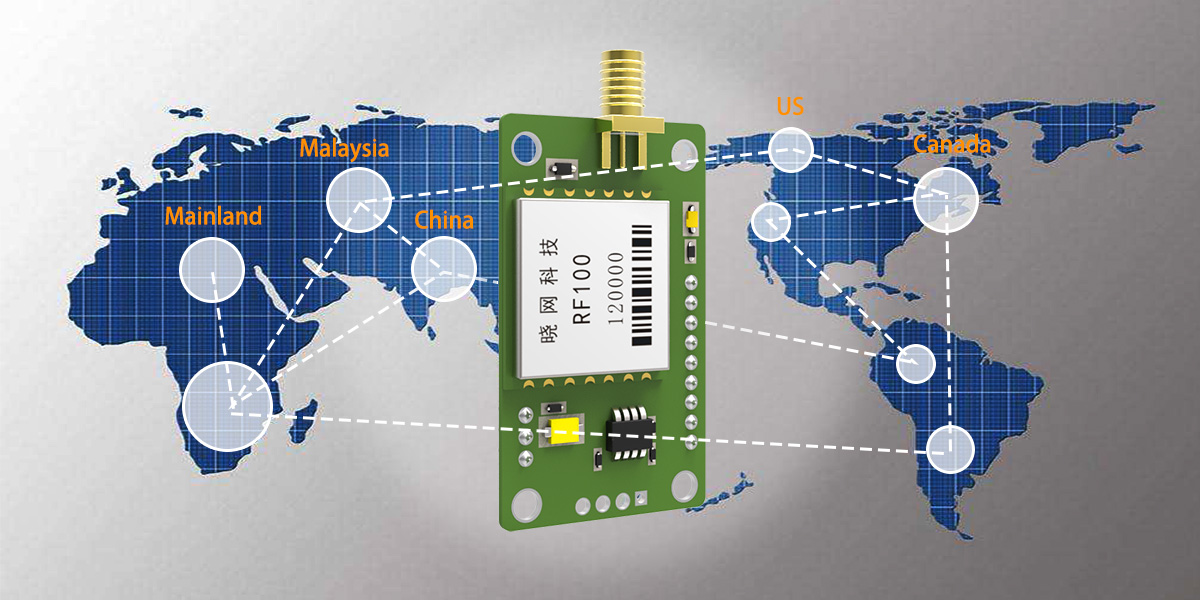

支持多個國家地區制式
支持國家及地區：US, Canada and other regions、Europe and other regions 、Mainland China、Japan、Korea、Malaysia、Taiwan
推動超高頻技術應用的RFID模塊
打包模組、全面簡化設計
極高的性價比，讓更多領域用得起超高頻RFID
曉網科技 專業物聯網基礎平臺供應商
廣州曉網電子科技有限公司（簡稱曉網科技）成立于2011年，位于廣州番禺清華科技園，是一家集研發、銷售、方案設計為一體的高新技術企業。
曉網科技打造的物聯網基礎平臺曉網云，打通物聯網傳輸層，實現ZigBee、Wi-Fi、Ethenet、 2G/3G/4G、TTL、RS232、RS485、USB等協議接口數據互通，可進行各種無線數據的采集、傳輸、監控，廣泛應用于智能照明（含道路照明，商業照明，農業照明）、工廠自動化數據采集、溫濕度監控、RFID人員物資定位等領域。
在智能制造國家戰略背景下，我們的目標是：通過為客戶企業注入物聯網技術，提升生產管理效率，幫助客戶實現企業的科技躍遷。
標簽: UHF超高頻模塊，小體積低功耗RFID讀寫器模塊，倉儲管理小型低功耗RFID讀寫器模塊
| 品牌： | 曉網科技 |
| 電壓范圍： | 4.8~5V |
| 射頻輸出功率： | 15~26dBm |
| 天線接口： | SMA 或 U.FL |
| 讀取距離： | 10 米@8dbi 天線 |
| 功耗： | 發送峰值電流 300mA， 深度睡眠 300uA |

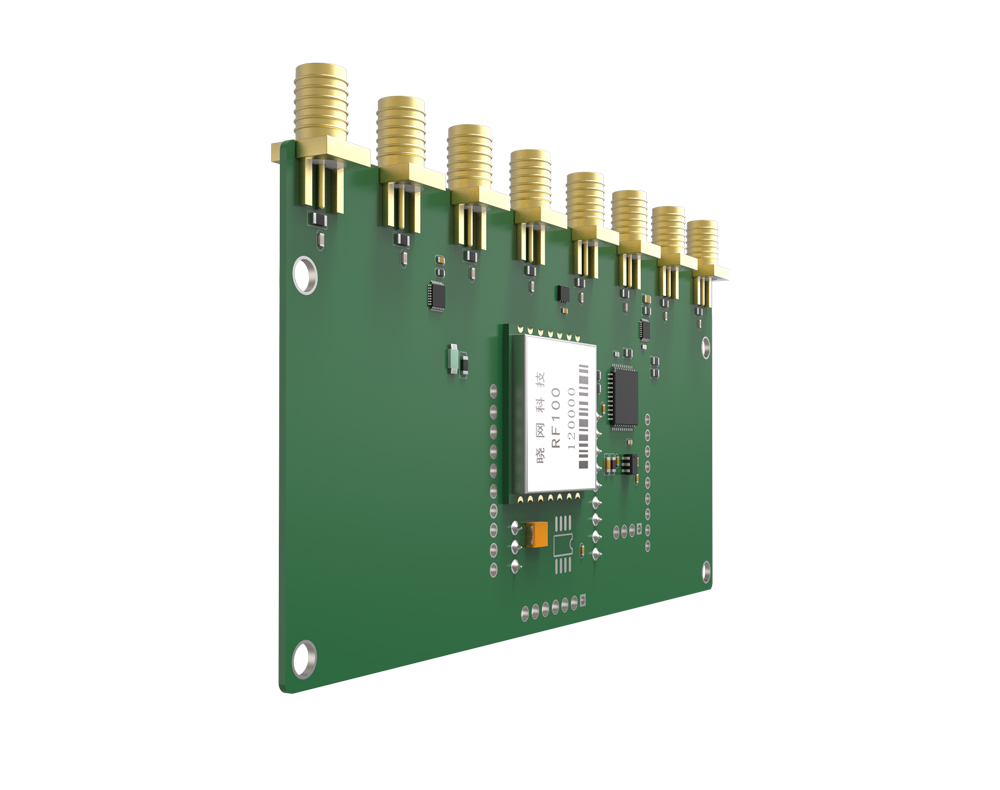

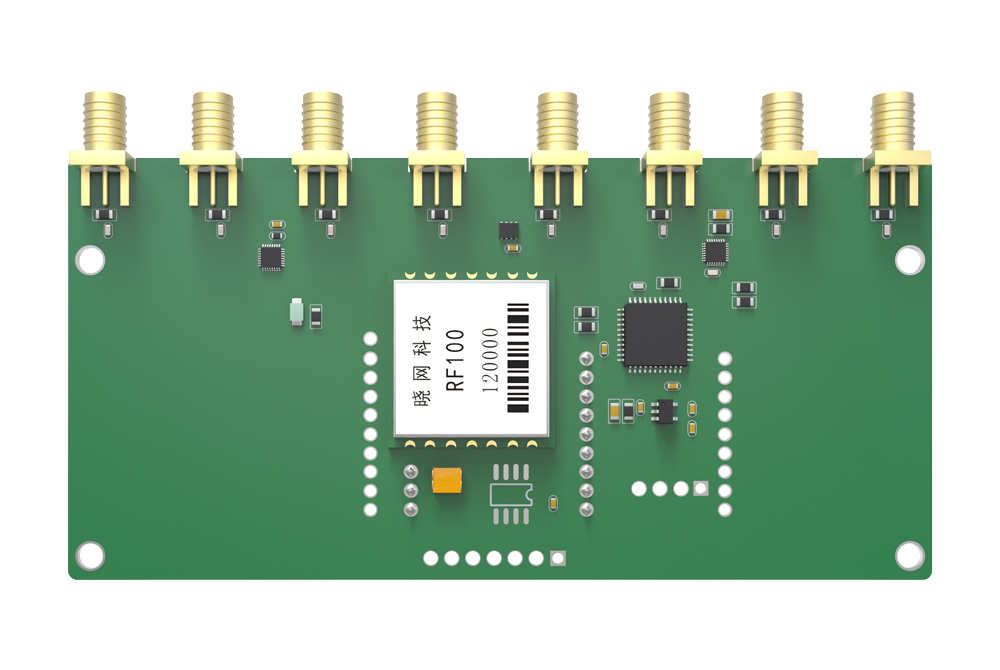

| 通道數： | 單通道，雙通道，四通道 |
| 數字接口： | TTL UART 或 RS485 |
| 關閉電流： | <10uA |

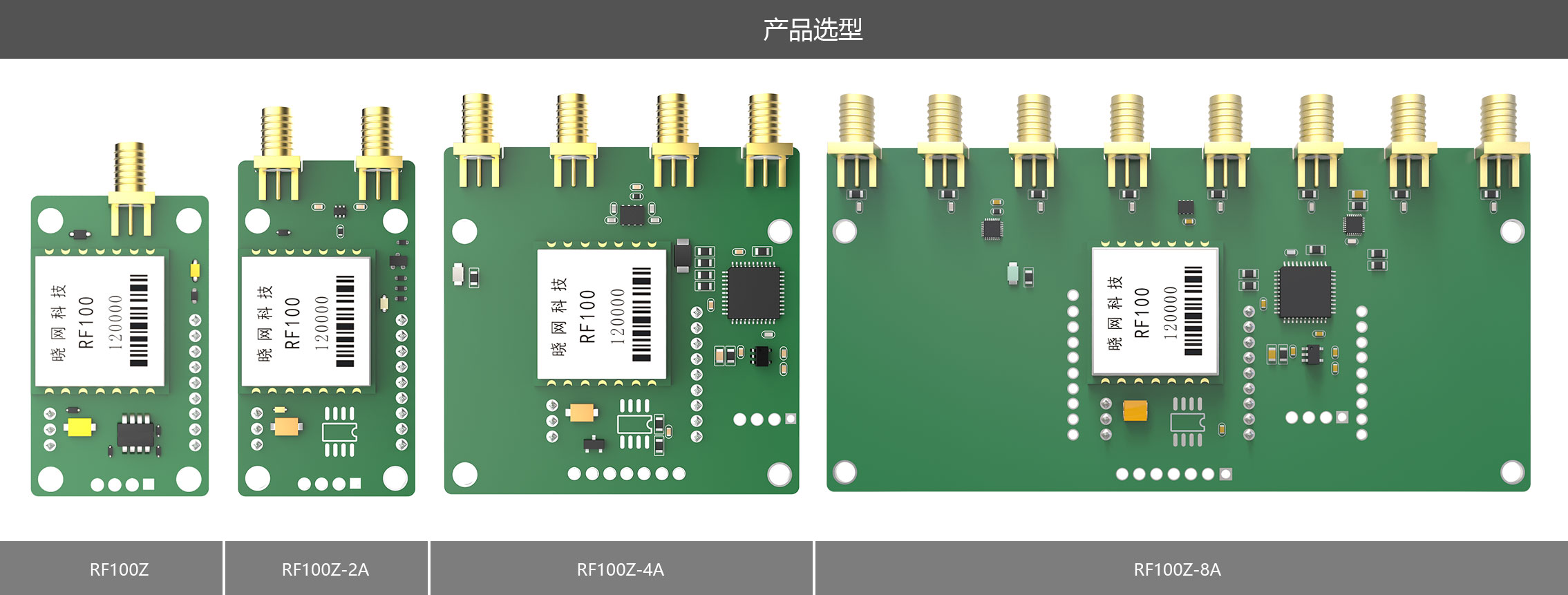

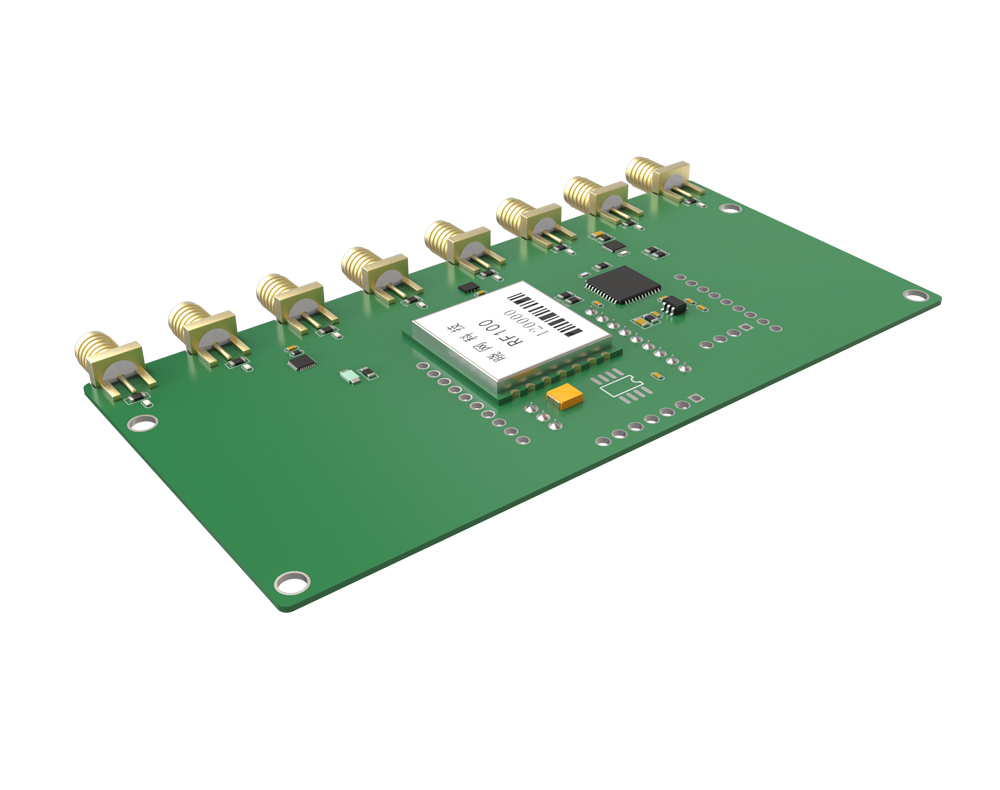

| 模塊尺寸： | RF100Z：20×23mm、RF100Z-2A：27.3×54.64mm、RF100Z-4A：55×54mm、RF100Z-8A：112*54mm |
| 存儲溫度： | -40℃至+105℃ |
| 工作溫度： | -40℃至+85℃ |
1.配置軟件常見問題
1.1配置軟件串口識別不出來？
1.2配置軟件的串口如何選擇？
1.3MemBank里的User、EPC、RFU、TID是什么意思，要怎么選擇？2
1.4配置軟件怎么進行寫操作？
1.5配置軟件測試時讀不到標簽是什么原因？
1.6在配置軟件中，有不同的區域選擇，用哪個區域測試最好？
1.7怎么用配置軟件測試天線信號強度，怎么看測試出的數據？
2.UHF RFID產品環境位置放置常見問題？
2.1RFID產品能不能放在地面上測試？會有什么影響？
2.2RFID產品天線跟天線之間如何放著，才能達到更好的通信效果？
2.3天線的輻射范圍是怎么樣的？會有盲區嗎？
1.配置軟件常見問題
1.1配置軟件串口識別不出來？
答：遇到這種情況，要檢查以下三個問題：
驅動問題：查看計算機中的設備管理器，是否有顯示串口號，是否成功安裝 USB BridgeSetup_CA驅動。
電腦系統問題：配置軟件跟電腦某些系統互不兼容，識別不出串口號，可以直接在串口窗口手打串口號進去，再打開串口?；虼蜷_配置軟件的屬性，在兼容性窗口更改兼容 XP 系統運行，再重啟。
連接問題：評估底板未連接好或未上電。
1.2配置軟件的串口如何選擇？
答: 下載驅動后，打開計算機設備管理器，點擊端口查看是否有Silicon Labs CP 2102x USB to UART Bridge（COM x），如有表示驅動已安裝好，串口可使用；若沒有可找后續技術咨詢；詳情見RFID_Reader_GUI_V2.1操作指南。
1.3MemBank里的User、EPC、RFU、TID是什么意思，要怎么選擇？
答：四個區域的含義如下：
User 區（可讀可寫）該存貯區用于存貯用戶自定義的數據。用戶可以對該存貯區進行 改、寫操作。
EPC 為識別標簽對象的電子產品碼。EPC 存儲在以 20H 存儲地址開始的 EPC 存儲 器內， MSB 優先。用于存貯本電子標簽的 EPC 號，該 EPC 號的長度在以上 PC 值中來指 定 ， 每類電子 標簽(不同廠商或不同型號)的 EPC 號長度可能會不同。 用戶通過讀該存 貯器內容命令讀取 EPC 號。
RFU 區（可讀可寫），也叫 Reserve 區，中文名稱保留內存，為電子標簽存貯密碼（口 令）的部份。
TID 區（只可讀）該存貯體是指電子標簽的產品類識別號，每個生產廠商的 TID 號都 會不同。用戶可以 在該存貯區中存貯其自身的產品分類數據及產品供應商的信息。
客戶可按自己的需求選擇存儲區。
1.4配置軟件怎么進行寫操作？
答：點擊測試軟件中的Read &Write Tag Memory，選擇要進行寫操作的標簽，輸入想要寫入的EPC，點擊 Write，若寫入成功會在下方出現 Write Memory Success 綠色字樣，如下圖所示：
1.5配置軟件測試時讀不到標簽是什么原因？
答：RFID_Reader_GUI_V2.1是RF100的配套軟件，RF100是超高頻模塊，只可以讀取超高頻標簽，所以測試軟件只支持ISO18000-6C/EPC Gen2 協議測試超高頻標簽。
1.6在配置軟件中，有不同的區域選擇，用哪個區域測試最好？
答：一般選擇US區測試效果會更好，US區域可以接收到的頻點比其他區域接收到的頻點多，測試效果也會更好。
1.7怎么用配置軟件測試天線信號強度，怎么看測試出的數據？
答：選擇設置區域US，點擊Test&Modem Setting中的Scan Jammer就可以測試到天線信號強度；點擊測出的數據，數值越低表示天線信號強度越強，反之則越弱，詳情見RFID_Reader_GUI_V2.1操作指南。
2.UHF RFID產品環境位置放置常見問題？
2.1RFID產品能不能放在地面上測試？會有什么影響？
答：模塊放在地面上測試會對讀距有一定影響，會大大縮短讀距。
2.2RFID產品天線跟天線之間如何放著，才能達到更好的通信效果？
答：天線焊點處應朝上或朝右，朝上或朝右會比朝下讀距遠且穩定。
2.3天線的輻射范圍是怎么樣的？會有盲區嗎？
答：天線的輻射范圍詳情可見天線波瓣圖；天線會有盲區的，每個天線的盲區都是不一樣的，可能是天線兩邊，也可能是天線背面。
